Датчики відкриття (геркони)

    Герконові датчики набули широкого застосування в системах охоронних сигналізацій. Це недорогий, простий в установці та ефективний в експлуатації охоронний сповіщувач, що реагує на відкриття металевих дверей, воріт, люків та інших конструкцій, що рухаються.

     Дверні (накладні) сповіщувачі магнітоконтактного типу реагують на розмикання/замикання рухомих елементів, що захищають безпосередній доступ до будівлі складу, гаража, дачі. Завдяки внутрішньому розташуванню, непомітному для очей розміру та безвідмовному принципу роботи, магнітоконтактні геркони забезпечують надійний захист віддалених об'єктів. З їхньою допомогою можна, легко й без значних вкладень, організувати систему охорони у приватних будинках і заміських прибудовах, а й у комерційних структурах – невеликих магазинах, наметах, торгових точках. Врізні та накладні магнітні охоронні сповіщувачі встановлюються не тільки на сталеві двері та ворота котеджів, а й на вітринні рулонні жалюзі (штори) бутіків, сейфи в офісах та квартирах.

Як працює магнітоконтактний сповіщувач – геркон?

     Пристрій і принцип роботи накладних і врізних контактних сповіщувачів для металевих дверей воріт, заснований на наявності постійного електросигналу в ланцюгу охоронної сигналізації, що проходить через 2 реле приладу. Стандарт порога спрацьовування варіюється від відстані 30-50мм між робочими елементами магнітодетекторів. Тобто. при відкритті дверей або вікна на проміжок, що перевищує ці значення, контрольна панель сигналізації отримує повідомлення про розрив контактів між магнітними реле.
      Точкові сповіщувачі виконуються в мініатюрних розмірах і складно складаються з 2-х блоків магнітних реле, запаяних у пластиковий корпус. Якщо в приміщенні планується встановлення пожежно-охоронної системи сигналізації, корпус виконується у вибухозахищеному варіанті, з класом захисту IP 54 і вище. Датчики відкриття для металевих дверей покриваються подвійною ізоляцією, що запобігає помилковим спрацьовуванням, у пластиковому корпусі пресуються з'єднувальні дроти і готуються отвори кріплення. Існують переключаються і нормально розімкнені типи герконів.

Як зробити охоронну сигналізацію із герконами?

Серед монтажників є кілька загальноприйнятих умовних позначень герконових датчиків.

• По-перше, саме слово "геркон" - це скорочення від словосполучення герметичні контакти.
• По-друге, СМЯ - це сигналізатори магнітоконтактні.
• По-третє, ІО 102-20 – це стандартний магнітоконтактний сповіщувач з відстанню до 24мм у замкнутому стані та понад 70мм у розімкнутому. Виконання без металорукава та виведенням 350мм кабелю товщиною 3.5мм. Виконання інших типів герконових датчиків відрізняються розмірами кабелю та технічними характеристиками (типом захисту корпусу, наявністю металорукаву, відстанню порога спрацьовування сигналізації). Як правило, магнітоконтакти СМЯ ІО-102, відмінні від вищезазначеного стандарту, виробляються на замовлення.

Встановлення магнітоконтактних охоронних систем

• Рекомендується організація систем безпеки магнітними детекторами в будинках та на віддалених об'єктах проводиться на базі GSM сигналізацій, пульта управління охорони С2000, пожежного обладнання та охоронного телебачення. Захист приміщення в таких інтегрованих системах безпеки здійснюється накладними або врізними датчиками відкриття дверей.

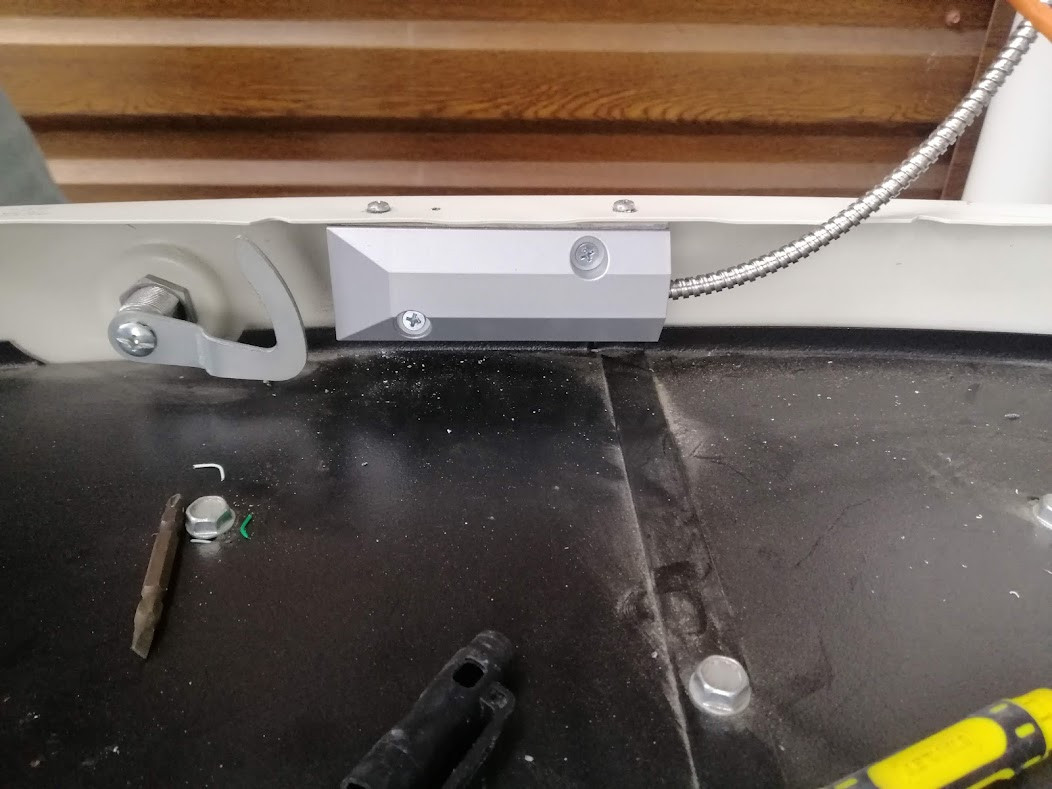

      У випадку, якщо дверна коробка або комірна комірна розташована вулиці, в неї врізається і приварюється металорукав з герконом. Установка накладних датчиків відкриття дверей усередині приміщень проводиться за допомогою кріпильних виробів. Гвинти легко вкручуються у дерев'яні двері, віконну раму, фрамугу тощо. конструкцію. Якщо кріплення проводиться всередині сейфа, гаража, складу, дачної прибудови потрібно просвердлити 2 отвори для встановлення кожного з блоків магнітоконтактного сповіщувача. Послідовне з'єднання реле багатостулкових конструкцій може бути здійснене бездротовим з'єднанням - по радіоканалу.
Бездротовий детектор відкриття вимагає наявності, пов'язаного з ним та з контрольною панеллю охоронної сигналізації, приймально-передаючого пристрою. Радіокеровані охоронні сповіщувачі магнітоконтактного типу оптимально підходять для встановлення на складних об'єктах з великою кількістю дверей, люків, кватирок і т.п. точок несанкціонованого доступу. Економічне обґрунтування для застосування бездротових датчиків сигналізації проводиться у процесі проектних робіт з монтажу систем ОПС, СКУД та CCTV.
