Полювання на дрони

Згідно зі статистикою та аналітикою з 2014 по 2017 рік кількість дронов в комерційній та аматорської сфері зросла в 3 рази. І ці дрони іноді залітають не туди, куди слід було б. Така ситуація з польотами не могла залишитися без уваги і законотворці ледь не заборонили (могли зробити майже неможливими) польоти БПЛА вагою до 30 кг. На щастя, вони вчасно одумалися і познімати красиві кадри з висоти пташиного польоту може будь-практично в будь-якій точці. Але що робити, коли чийсь дрон наближається до закритій території, де зберігаються стратегічні секрети нашої країни? Для кожного завдання є своя зброя і для «приземлення» дронів в цілості й схоронності тепер така зброя теж є.

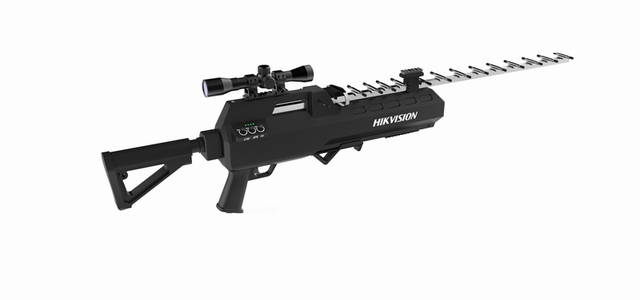

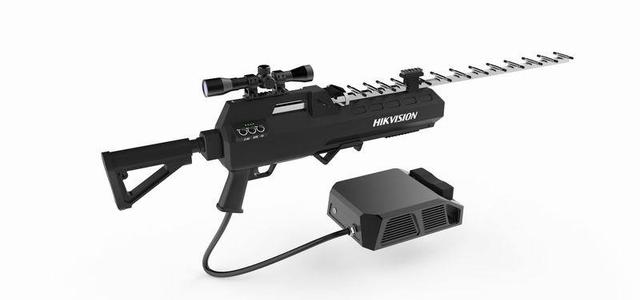

На знімку представлено діючий екземпляр в скороченому стані. Насправді, рушницю проти дронов виглядає ось так:

Досить явно впадає в очі, що зброя вироблено компанією #Hikvision. А адже вона відома на ринку насамперед відмінними системами відеоспостереження. Заснована в 2001 році, компанія зросла з 28 до 17000 співробітників за такий короткий термін. Причому в штаті є більше 7000 інженерів, які займаються R&D або науковими розробками. Можливо, цю зброю було розроблено в боротьбі проти дронов конкурентів, які заглядали у вікна до інженерам Hikvision, але це не доведений факт. А факт в тому, що дане рушницю працює.

Повернемося до статистики.

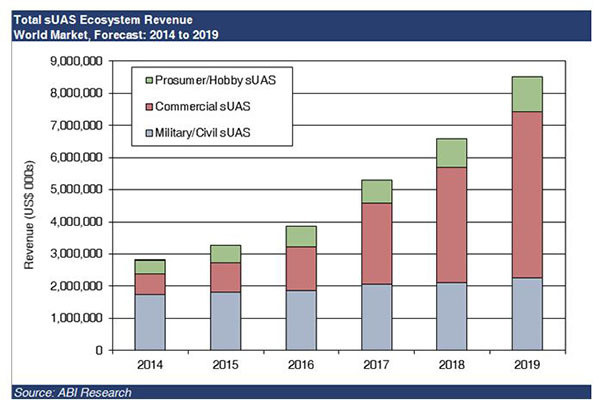

Згідно з прогнозом аналітиків, нас чекає все більшого наповнення зони польотів різними видами безпілотних літальних апаратів. І хоча бюджет військових на БПЛА змінюється дуже неспішно (за основу взята статистика США), комерційне і цивільне застосування дронов продовжить розвиватися.
І мова не стільки про захист приватної території, коли деякі громадяни не хочуть оприлюднити площа шубохранилищ розташування об'єктів на території, скільки про обмеження польотів над тією чи іншою зоною.
З вищесказаного видно лише два виходи: фізичне знищення дрона або відключення систем управління дроном з його негайної посадкою або видворенням за межі охоронюваної території.

Тут настав час розповісти про можливості та принципи дії рушниці. А принцип дії простий і ефективний: перервати зв'язок з керуючим блоком і заглушити сигнал супутникової навігації.

Рушницю глушить відразу три діапазони: GNSS(GPS/GLONASS/Galileo L1/BeiDou B1), 2.4 G, 5.8 G. Впевнена дистанція ураження досягає 1200 метрів. Споживана потужність в активному режимі — до 100 Вт. Потужність сигналу на частотах: 39.5 dBm (1.5 ГГц) 50.5 dBm(2.4 ГГц) 48.5 dBm(5.8 ГГц). Виникає питання: а що буде з навігатором літака, якщо він потрапить у приціл такої рушниці? А не буде рівним рахунком нічого: цивільний діапазон L1 працює на частоті 1575.42 МГц, а літаки приймають навігаційний сигнал від супутників на частоті L2 1227.6 МГц. Кут спрямованості антени становить 29 градусів по діагоналі і 25 градусів по вертикалі, тому особливо ретельно можна не прицілюватися.

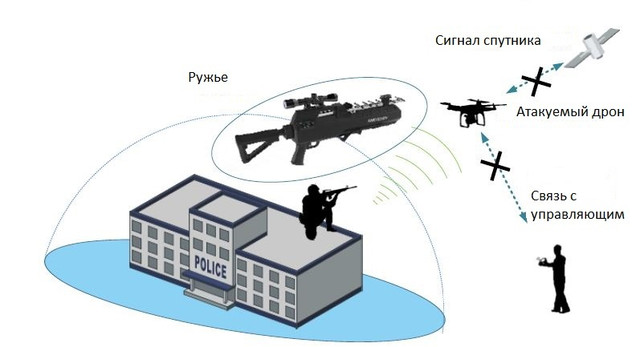

Як це працює?
Якщо потрібно просто відігнати дрон, то досить заглушити сигнал від пульта оператора. Практично всі дрони вміють повертатися у вихідну точку з координатами GPS при втраті зв'язку з пультом.
Якщо ж потрібно примусово посадити дрон, тоді треба глушити не тільки сигнал від пульта, але і сигнал супутникової навігації. При втраті всіх видів зв'язку, дрони програмуються на приземлення. У цьому випадку, БПЛА залишиться на чужій території, якщо оператор вирішив політати над закритим об'єктом.

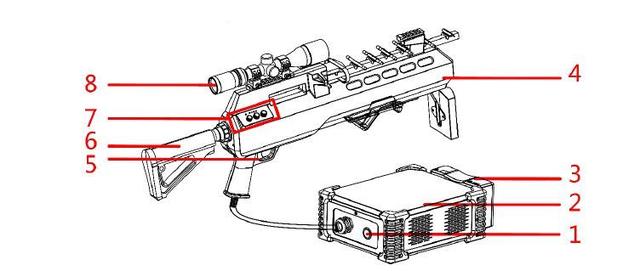

Тепер розглянемо з чого ж складається вся система.

1. Роз'єм підключення адаптера живлення
2. Блок управління
3. Акумулятор
4. Випромінююча антена
5. Курок — активатор роботи радиоизлучателя
6. Регульований приклад
7. Індикатори: заряд/стан батареї, активний режим, режим випромінювання; регулятори потужності випромінювання за частотами
8. 9-кратний оптичний приціл

Зверніть увагу, що на рушницю змонтовані дві планки Пікатіні, а це означає, що можна змінювати приціл або додати обвіс. І хоча кут дії рушниці досить широкий, 9-разовий приціл зайвим не буде, тим більше при дистанції стрільби на кілометр і більше.

Тепер залишилося зрозуміти, скільки ця конструкція важить і як довго може працювати автономно. Для цього звернемося до специфікації. Отже, виробник обіцяє не менше 10 годин в режимі очікування і не менше 1.5 годин в режимі стрільби — і це дуже непоганий результат з урахуванням видається потужності. Але за все доводиться платити. Вага рушниці становить 3 кг, блоку управління — 3.5 кг і акумулятора 0.9 кг
Габарити блоку управління: 315 х 230 х 96.5 мм
Габарити рушниці: 871 х 341.6 х 148.1 мм
Діапазон робочих температур: від -20 до +55

Але Hikvision досягла успіху не тільки в боротьбі з БПЛА, але й розробила свої дрони. Крім того, ведуться розробки в роботостроении і автоматизації звичних і непомітних, здавалося б, процедур — наприклад, в парковці автомобіля. Якщо Вам цікаві ці теми, то залиште питання в коментарях, і я обов'язково розповім про це в наступних матеріалах.
А поки пропоную подивитися на рушницю в дії.
