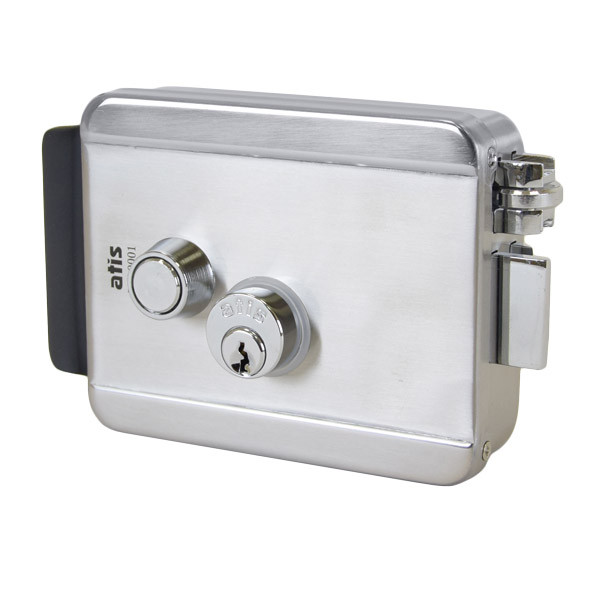

Електромеханічний замок ATIS Lock SSM з нержавіючої сталі для контролю доступу

     ATIS Lock SSM – універсальний накладний електромеханічний замок з нержавіючої сталі для внутрішнього або зовнішнього встановлення з додатковим захистом кнопки виходу замка від продавлювання. Призначений для металевих або дерев'яних дверей. Тип встановлення у напрямку зачинення дверей: ліворуч / праворуч.

     Відмикається імпульсом електричного струму (12V), а також ключем або за допомогою вбудованої механічної кнопки. У комплекті додається 5 ключів. Тип ключа - зубчастий

Що таке електромеханічний замок

     Електромеханічний замок - замикаючий пристрій з механічним ригелем, відмикання якого проводиться за допомогою подачі електричного живлення, або механічним способом – ключем/кнопкою.

Як працює електромеханічний замок

     Відімкнути ATIS Lock SSM можна наступними способами:

• зовні – за допомогою ключа
• зсередини – за допомогою вбудованої механічної кнопки
• дистанційно – імпульсом напруги 12В (max час подачі напруги - не більше 1 сек.)

     Щоб уникнути виходу котушки замка з ладу безперервний час подачі напруги на повинен перевищувати 3 секунд.

Де використовується електромеханічний замок ATIS Lock SSM

     Використовується в простих системах контролю доступу, наприклад, на хвіртках приватних будинків, у квартирах, школах, магазинах, готелях, офісах, складських приміщеннях. Завдяки всепогодному типу корпусу з нержавіючої сталі, замок підходить як для внутрішнього, так і для зовнішнього встановлення

Технічні характеристики ATIS Lock SSM

• Матеріал корпусу: нержавіюча сталь
• Тип встановлення: накладний
• Живлення: 12В
• Струм споживання: 2А
• Робоча температура: від -30° до +70°С
• Розміри:
  • з висунутим язичком 160х105х37+10 кнопка мм
  • без язичка 137х105х37 мм
• Вага: 1300 г

Комплектація

• електромеханічний замок
• відповідна частина
• осердя з монтажним кільцем
• затискна пластина
• 5 ключів
• інструкція

Встановлення електромеханічного замка ATIS Lock SSM

1. Встановіть і закріпіть осердя (d = 27мм) з монтажним кільцем на двері, використовуючи затискну пластину
2. Налаштуйте планку осердя залежно від товщини дверей
3. Зніміть кришку замка, відкрутивши два гвинти на торці, і закріпіть замок на двері, використовуючи 4-ре монтажні отвори
4. Встановіть відповідну частину, витримавши відстань між замком і відповідною планкою 5мм
5. При необхідності відрегулюйте зусилля взводної пружини замка
6. Підключіть живлення

     Для відмикання електромеханічного замка за допомогою відеодомофона без використання окремого блоку живлення до замка – рекомендуємо використовувати БКЗ (купується окремо).

Ліве/праве встановлення замикаючого ригеля

     Для встановлення замикаючого ригеля замка відповідно до напряму зачинення дверей (ліворуч / праворуч), необхідно зняти кришку замка, витягнути шплінт з отвору осі замикаючого ригеля, зняти шайби, витягнути та повернути ригель на 180 °. Закріпити все у зворотній послідовності.

Сумісність

     Електромеханічний замок ATIS Lock SSM сумісний з аудіодомофонами та відеодомофонами всіх типів, кодовими клавіатурами, зчитувачами, контролерами, радіоконтролерами, кнопками виходу та іншими пристроями систем контролю доступу.
