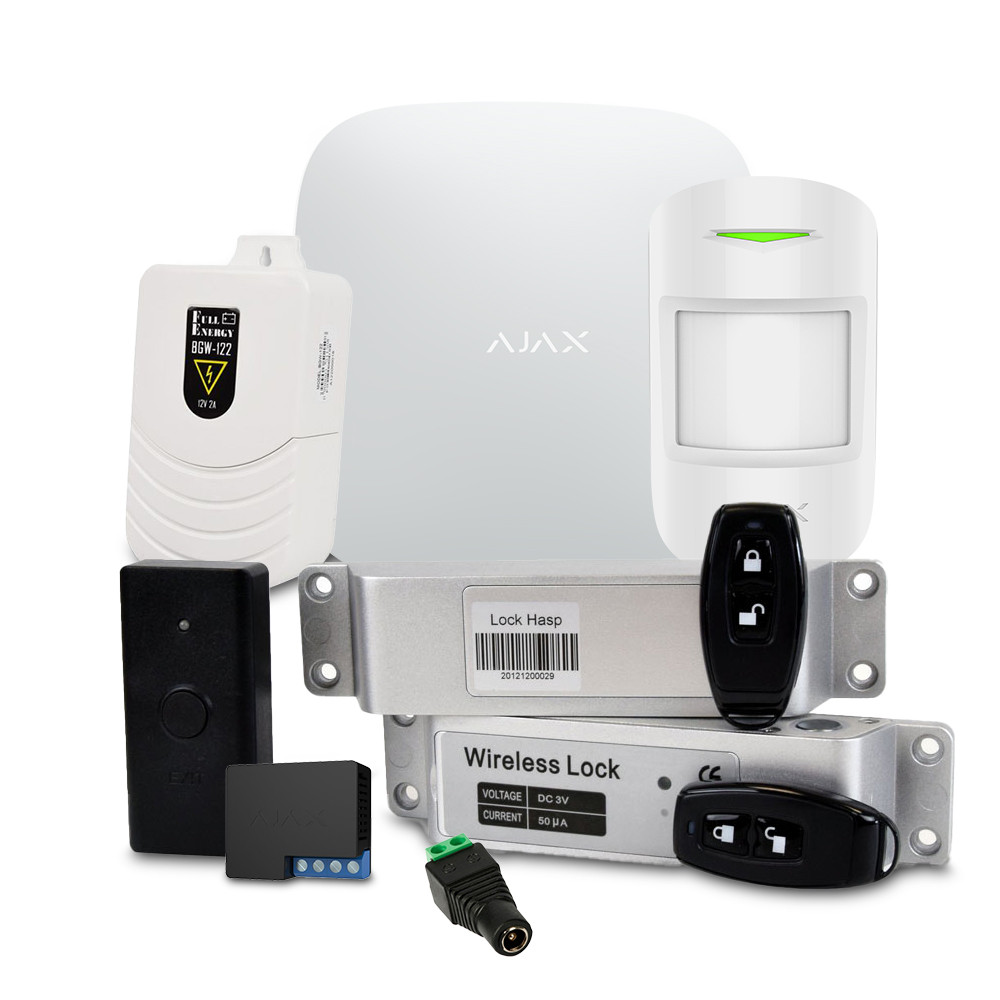

Комплект сигналізації із замком поєднує: бездротову централь Ajax Hub, бездротовий датчик руху Ajax MotionProtect white, бездротовий smart замок з копкою виходу та пультом ATIS SL-01, бездротове реле Ajax Relay, блок живлення BGW-122, роз'єм-power ATIS під затискач (мама)
Принцип роботи
Комплект охоронної сингалізації із замком призначений для організації пультової або автономної охоронної системи, а також контролю доступу.
Система побудована на базі централі Ajax Hub, до якої підключаються датчик та реле. При активації реле у програмі на смартфоні можна дистанційно відмикати smart замок.
Замок повністю автономний та самодостатній. Працює від батарейок, керується брелоками на вхід та вихід або кнопкою виходу для відвідувачів. При знятті з охорони Ajax замок також відкриватиметься.
Простий швидкий монтаж, автономна робота. До замку немає доступу зовні. Замок-невидимка піднімає безпеку на "новий рівень".
Характеристики централі Ajax Hub
- Максимальна кількість бездротових пристроїв: 100 пристроїв
- Частота бездротових датчиків: протокол Jeweller (868 МГц)
- Канали зв'язку: GSM (850/900/1800/1900 МГц), Ethernet
- Вбудований акумулятор: Li-Ion
- Ємність вбудованого акумулятора: 2 А/ч
- Час роботи без електроживлення: до 15 годин
- Живлення: 110 - 250 В AC
- Діапазон робочих температур: -10°С ~ +40 °С
- Розміри: 163 x 163 x 36 мм
- Колір: білий
Характеристики датчик руху Ajax MotionProtect white
- Детектування першого кроку
- Дальність детектування – до 12 м з імунітетом від тварин. Піросенсор Hi-End від компанії Excelitas
- Лінза Френеля із запатентованого матеріалу POLY IR, що затримує біле світло і пропускає інфрачервоний
- Частота 868-868.6 МГц. Період опитування датчиків: 10 – 300 секунд
- 2-х сторонній зв'язок
- Дальність 1700 м на відкритому просторі. У реальних умовах – кілька поверхів бізнес центру
Характеристики бездротового smart замка ATIS SL-01
- Спосіб встановлення: накладний
- Робоча частота: 433 МГц
- Дальність зв'язку: 30 м
- Живлення: замок 2 батареї АА, кнопка виходу 1 літієва батарея 2032, пульт 1 літієва батарея 2032
- Споживання в режимі очікування: до 10 мкА
- Споживання у робочому режимі: замок до 42 мА, кнопка виходу до 3 мА, пульт до 3 мА
- Робоча температура замка: -20°C~+60°C
- Розміри: замок 170 x 39 x 25 мм, кнопка виходу 83 x 40 x 16 мм 62 x 30 x 11.5 мм
Характеристики реле Ajax Relay
- Дальність зв'язку з Ajax Hub: до 1000 м за умови прямої видимості
- Діапазон робочої напруги: DC 7—24 В
- Захист по напрузі: min — 6.5 В, max — 36.5 В
- Максимальний струм навантаження: 5A@24В DC, 13A@230В AC
- Вихідна потужність: до 3 кВт
- Частота: 868—868.6 МГц
- Клас захисту: IP20
- Розміри: 39 x 33 x 18 мм
Характеристика блоку живлення BGW-122
- Вихід: +12 В/2 А, роз'єм живлення
- Вхід: ~220 В, клемник
- Корпус пластиковий із кріпленням на стіну
- Розміри: 130 x 78 x 40 мм
Характеристики роз'єму-power ATIS під затискач (мама)
- Тип роз'єму: DC
- Тип з'єднання: сухий контакт
- Матеріал корпусу: пластик
- Максимальна напруга: 250 В
- Граничний струм: 2
- Ізоляційний опір: не менше 50 мОм
- Опір на контактах: до 0.02 Ом
- Робоча температура: -35°C~+85°C
