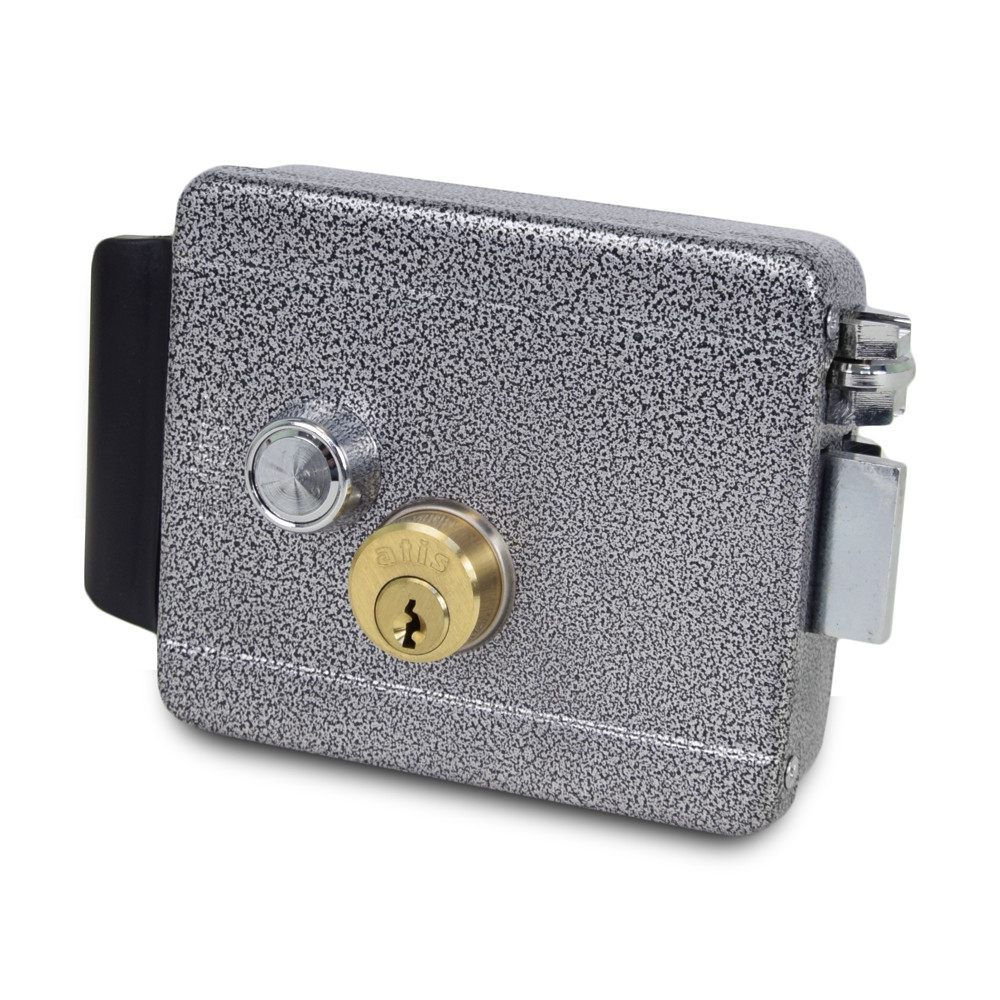

ATIS Lock G електромеханічний замок для внутрішнього встановлення

     ATIS Lock G – універсальний накладний електромеханічний замок з пофарбованого металу для внутрішнього встановлення. Замок сірого кольору. Призначений для металевих або дерев'яних дверей. Тип встановлення у напрямку зачинення дверей: ліворуч / праворуч.

     Відмикається імпульсом електричного струму (12V), а такоже ключем або за помощью вбудованої механічної кнопки.

    Тип ключа - зубчастий. У комплекті додається 5 ключів.

ЩО ТАКЕ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК

• Електромеханічний замок - замикаючий пристрій з механічним ригелем, відмикання якого проводиться за допомогою подачі електричного живлення, або механічним способом – ключем/кнопкою.

ЯК ПРАЦЮЄ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК

Відімкнути ATIS Lock G можна наступними способами:

- зовні – за допомогою ключа
- зсередини – за допомогою вбудованої механічної кнопки
- дистанційно – імпульсом напруги 12V (max час подачі напруги - не більше 1 сек.)
- режим «відімкнено» – затиснувши кнопку відмикання і провернувши ключ до упору - замок буде постійно відімкнений

     Щоб уникнути виходу котушки замка з ладу безперервний час подачі напруги на повинен перевищувати 3 секунд.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК ATIS Lock G

     Використовується в простих системах контролю доступу, наприклад, в квартирах, школах, магазинах, готелях, офісах, складських приміщеннях. Замок ATIS Lock G призначений виключно для внутрішнього встановлення.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ATIS Lock G

- Матеріал корпусу: хромований метал
- Матеріал відповідної частини: хромований метал, з накладкою з нержавіючої сталі
- Тип встановлення: накладний
- Живлення: 12V
- Струм споживання: 2А
- Робоча температура: від -30° до +70°С
- Розміри: 160х105х37 мм
- Вага: 1300 г

КОМПЛЕКТАЦІЯ

- електромеханічний замок
- відповідна частина
- осердя з монтажним кільцем
- затискна пластина
- 5 ключів
- інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМЕХАНІЧНОГО ЗАМКА ATIS Lock G

- Встановіть і закріпіть осердя (d = 27мм) з монтажним кільцем на двері, використовуючи затискну пластину
- Налаштуйте планку осердя в залежності від товщини дверей
- Зніміть кришку замка, відкрутивши два гвинти на торці, і закріпіть замок на двері, використовуючи 4-ре монтажні отвори
- Встановіть відповідну частину, витримавши відстань між замком і відповідною планкою 5мм
- При необхідності відрегулюйте зусилля взводної пружини замка
- Підключіть живлення

    Для відмикання електромеханічного замка за допомогою відеодомофона без використання окремого блоку живлення до замка – рекомендуємо використовувати БКЗ (купується окремо).

ЛІВЕ/ПРАВЕ ВСТАНОВЛЕННЯ ЗАМИКАЮЧОГО РИГЕЛЯ

     Для встановлення замикаючого ригеля замка відповідно до напряму зачинення дверей (ліворуч / праворуч), необхідно зняти кришку замка, витягнути шплінт з отвору осі замикаючого ригеля, зняти шайби, витягнути і повернути ригель на 180 °. Закріпити все в зворотній послідовності.

СУМІСНІСТЬ

      Електромеханічний замок ATIS Lock G сумісний з аудіодомофонами і відеодомофонами всіх типів, кодовими клавіатурами, зчитувачами, контролерами, радіоконтролерами, кнопками виходу і іншими пристроями систем контролю доступу.
