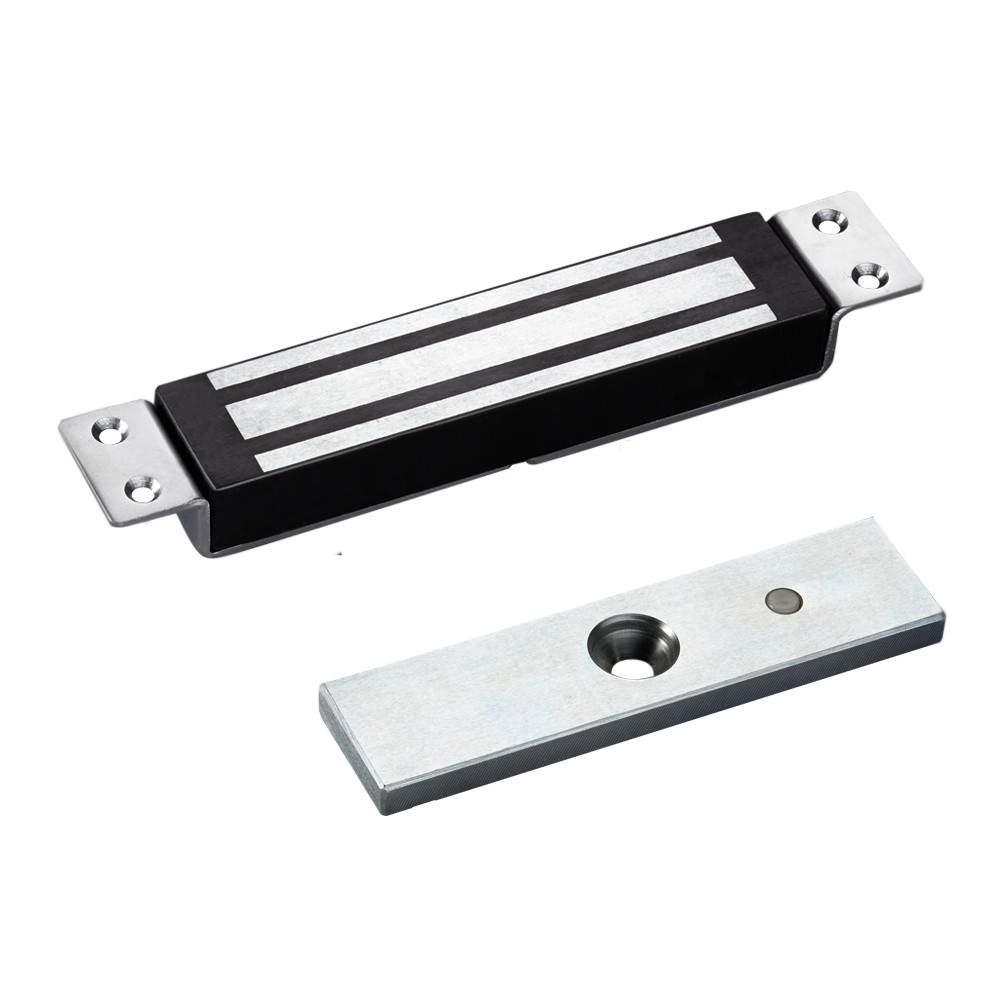

YM-180M-S – врізний електромагнітний замок з датчиком стану замка з силою утримання до 180 кг на розрив. Є сухі контакти для визначення стану замка (NO/NC/COM).
Бренд: Yli Electronic.
Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні двері.
ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.
ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-180M-S
Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.
Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-180M-S
- Сила утримання: 180 кг
- Контакти (для визначення стану замка): NO/NC/COM
- Матеріал корпусу: анодований алюміній
- Матеріал відповідної частини: цинк
- Живлення: DC12V | DC24V (перемикається перемичкою на замку)
- Споживання: 12V/300mA | 24V/150mA
- Розмір:
- замок з кріпильною планкою: 190 х 32 х 22.5 мм;
- відповідна планка: 130 х 33 х 10 мм
ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА
ВІДПОВІДНА ПЛАНКА
- Наклейте трафарет в місці встановлення відповідної частини на двері;
- З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;
-
Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.
КРІПИЛЬНА ПЛАНКА ЗАМКА
Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.
ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) за допомогою маленького шестигранного ключа.
ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ
Підключіть електромагнітний замок до живлення:
- (+) до червоного дроту;
- (-) до чорного
СУМІСНІСТЬ
Електромагнітний замок YM-180M-S сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
