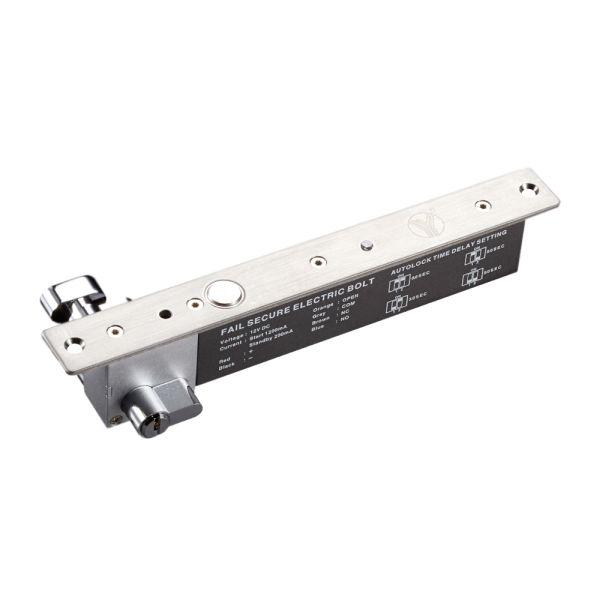

Замок ригеля YB-600A (LED) врізний з циліндром

     YB-600A(LED) – врізний електроригельний замок з циліндром для системи контролю доступу. Оснащений вбудованою LED-індикацією, таймером затримки замикання 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку) і датчиком стану дверей

     Компанія-виробник YLI ELECTRONIC.

Електроригельний замок призначений для встановлення всередині приміщення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, вогнетривких, дерев'яних, скляних дверей.

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

     Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500U(LED)

     Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.

     У разі відключення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.

     Відмикається замок керуючим контактом (помаранчевий дріт).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

     В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-600A(LED)

• Тип замка: електроригельный
• Тип встановлення: врізний
• Сила утримання: 1000 кг
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NO/NC/COM
• Без живлення: розімкнутий
• Живлення: 12V
• Споживання: 1200мА (робоче) | 200мА (режим очікування)
• Розміри:
  • замок: 270x30x48 (мм)
  • відповідна планка: 100x25x3 мм
  • ригель: діаметр 16 мм, довжина 13 мм (прямий)

КОМПЛЕКТАЦІЯ

• електроригельний замок
• накладка на замок
• відповідна планка
• циліндр, 5 ключів
• монтажний комплект
• кріпильні накладки для порожнистої металевої коробки
• інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКА YB-600A(LED)

1. Зробіть нішу в дверній коробці / дверях за розміром замка і відповідної планки, після чого встановіть замок врівень з поверхнею
2. Для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
3. Прикладіть накладку на замок і зафіксуйте шурупами
4. Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
5. Згідно з інструкцією підключення, підключіть електроригельний замок YB-600A(LED) к питанию и управляющим устройствам системы контроля доступа

СУМІСНІСТЬ

     Електроригельний замок YB-600A(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
